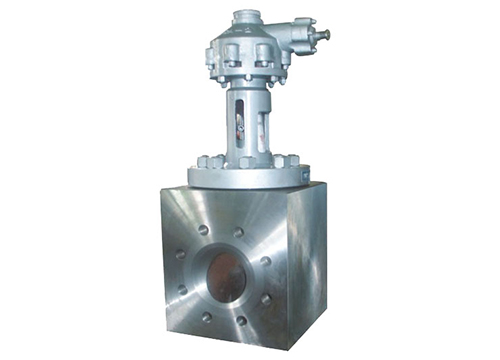

平衡高壓角式截止閥安裝注意事項及外形尺寸
發(fā)布日期：[2021-09-08] 點擊率：平衡高壓角式截止閥安裝注意事項
1、安裝的預防措施，安裝位置，高度，以及入口和出口的方向必須符合設計要求和連接是牢固的， 保障的需要。
2、對于所有類型的安裝在絕緣管道手動閥的，把手不應該朝下。
3、的閥必須在安裝之前進行目視檢查。閥門銘牌必須符合現行國家標準的“通用閥門標志”GB12220的要求。對于具有高于1.0兆帕工作壓力和在主管，強度和氣密性試驗的截止特性閥必須在安裝之前執(zhí)行且該閥只能認證后使用。強度試驗時，試驗壓力為1.5倍標稱壓力和持續(xù)時間超過5分鐘。閥殼體和包裝必須得到認證，因此無泄漏。在氣密試驗，試驗壓力為公稱壓力1.1倍。試驗壓力必須滿足在測試期間的GB50243標準的要求，并保證有閥瓣的密封表面上沒有泄漏。
平衡高壓角式截止閥性能參數
型號 | 公稱壓力(Mpa) | 試驗壓力（(Mpa) | 工作溫度 | 適用介質 | |
密封 | 強度 | ||||
J/L46Y-220/320C | 22 | 24.2 | 33 | ≤220℃ | 氮氫氨 |
32 | 35.2 | 48 | |||
J/L46W-220/320R | 22 | 24.2 | 33 | ≤220℃ | 尿素.甲胺液 |
32 | 35.2 | 48 | |||
平衡高壓角式截止閥外形及連接尺寸
公稱壓PN(MPa) | 公稱通徑DN(mm) | 外形尺寸(mm) | ||||
L | H | Dn | D | D0 | ||
16 20 | 25 | 108 | 310 | 23 | 42 | 200 |
32 | 1 14 | 325 | 29 | 54 | 240 | |
40 | 121 | 340 | 36 | 60 | 280 | |
50 | 140 | 380 | 45 | 73 | 300 | |
65 | 165 | 3 95 | 58 | 89 | 360 | |
80 | 184 | 475 | 72 | 108 | 400 | |
100 | 229 | 495 | 90 | 133 | 450 | |
125 | 266 | 545 | 113 | 159 | 500 | |
150 | 305 | 57 5 | 135 | 192 | 550 | |
25 35 45 | 25 | 108 | 310 | 23 | 42 | 200 |
32 | 114 | 325 | 29 | 54 | 240 | |
40 | 121 | 340 | 36 | 60 | 280 | |
50 | 140 | 380 | 45 | 73 | 300 | |
65 | 165 | 395 | 58 | 89 | 360 | |
80 | 184 | 475 | 72 | 108 | 400 | |
100 | 229 | 495 | 90 | 133 | 450 | |
125 | 266 | 545 | 113 | 159 | 500 | |
150 | 305 | 575 | 135 | 192 | 550 | |
